| 加工定制：否 | 品牌：莱斯特 | 型号：NT |
| 机械刚性：刚性 | 层数：双面 | 基材：铝 |
一、工作原理

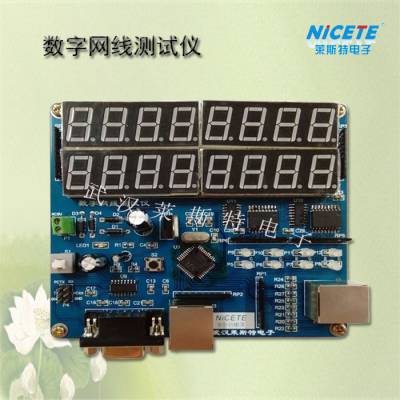

数字网线测试仪的信号检测是按网线一端芯线序号 1～8 顺序排列的 8 条线与微处理器 P0 口的 8 个 I/O 连接，网线另外一端芯线序号 1～8 顺序排列的 8 条线与微处理器P2 口的 8 个 I/O 口连接。由 P0 口发送一组数据，经过网线到单片机 P2 口接收，当 P2口接收到的数据与 P0 口发送的数据一样时说明网线中的芯线接线正确，然后微处理器P2 口接收到的数据进行处理后，通过***排数码管显示与P3座接通的序号。
二、功能简介
系统采用两排数码管显示的数字，分别代表插入 P3和 P4插座 RJ45 的网线两端芯线序号，为了使测试结果直观，***排数码管显示时表示网线中芯线接线正常，数字***和排进行对比，如果序号一一对应的， 则连接正确，否则，为交叉连接，如果没有显示，则表示序芯线没有连接,同时双色二极管红色显示的。（双色二极管P5~P12与P4座的序号***相对应）。
详情请咨询客服或进淘宝店铺咨询店家！
